雙向連續注射泵產品介紹

雙向連續注射泵（WH-BCSP-22）是汶顥股份自主研發的高精度微流體驅動與控制設備，具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動與控制等相關領域。

實驗室注射泵是一款灌注/抽取型雙通道雙向推拉注射泵，廣泛用于生物、化學反應注射實驗、長時間動物藥物注射實驗、靜電紡絲應用、微流控領域及其他實驗室微量注射實驗等，通過機械裝置推動注射器，實現高精度，平穩的液體傳輸。

雙向連續注射泵是一款集注液、吸液、連續模式相結合的注射泵，包含兩組獨立的流體流路，每組流路通過外接若干管路，便可實現連續驅動傳輸液體。設備使用方便，操作簡單，可在開機主界面中完成微流體驅動控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中也可隨時暫停任務，并重新設置各項參數并立即執行。

點擊下載產品說明書

雙向連續注射泵技術參數

工作模式：注液、吸液、先注再吸、先吸再注、連續模式；

通道數量：2個；

最大行程：140mm；

注射器規格：0.5uL－140 mL；

行程分辨率：0.078um；

每微步注射量：0.428 uL（10 mL注射器）；

線速度范圍：4.68um/min－133mm/min；

最大線性推力：35kgf；

控制精度：≤±0.5%（行程≥最大行程的 30%時）；

設置方式：全觸屏設置；

顯示方式：5寸彩色液晶屏，同屏幕顯示多個參數；

重量：4－4.5kg；

工作電壓：DC24V；

外形尺寸：330×310×170 mm；

工作環境：溫度 0℃－40 ℃，相對濕度＜80%。

1.2 功能特點

    1.2.1 注射器型號確定

        （1）從列表中查找

                廠商品牌中有標準的注射器列表，選中注射器型號后，程序自動調入對應的內徑值。

        （2）自定義輸入

                如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值，可存儲多組用戶自定義的注射器型號與內徑值。

1.2.2 目標參數輸入

    目標參數包括：液量、流速、時間。選擇輸入任意兩個參數后，系統將自動給出另一個參數。

1.2.3 循環次數

    單一方向走完所設定的行程即為一次微流體分配（吸液或注液過程）。循環次數設置為1時，單次運行結束，本過程完成。當循環次數設置為0時為無限循環，即每走完設定的行程后，就改變方向并重新開始運行，直到手動停止。

1.2.4 延遲時間

    在多次運行中，兩次之間可設置一定的間隔時間。

1.2.5 行程調節

    選定注射器型號后，根據注射器行程長度，調整注射泵行程調節塊的位置，若行程過短，注射器不能充分利用（建議設定為40%-80%注射器標定行程）；若行程過長，可能導致注射器活塞脫出，造成液體泄漏。

1.2.6 掉電記憶

    當設備運行時，發生電源中斷，恢復上電后，可選擇是否繼續按照之前的參數繼續工作。

1.3 圖形界面特點

注射器規格庫的顯示，可以根據需要選擇合適的類型；

運行參數的設置與實時顯示；

運行范圍設定與監控；

兩個通道的統一管理與獨立設定。

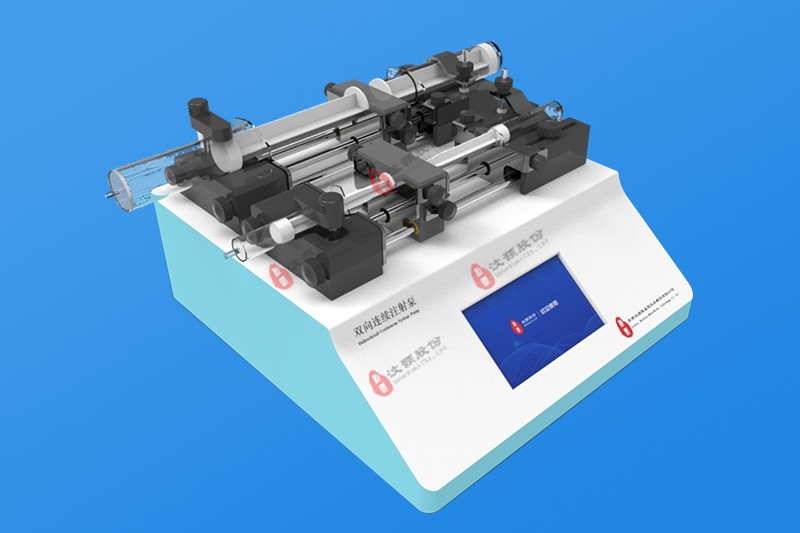

特征圖解

（1）注射器推塊；（2）注射器壓塊2；（3）注射器支撐塊；（4）注射器；（5）手?jǐn)Q螺絲；（6）注射器尾部壓板（7）注射器壓塊1；（8）行程調節螺絲；（9）行程調節塊；（10）注射器擋板；（11）DC24V 電源插口；（12）電源開關。

關鍵詞：雙向連續注射泵,實驗室注射泵,微量注射泵

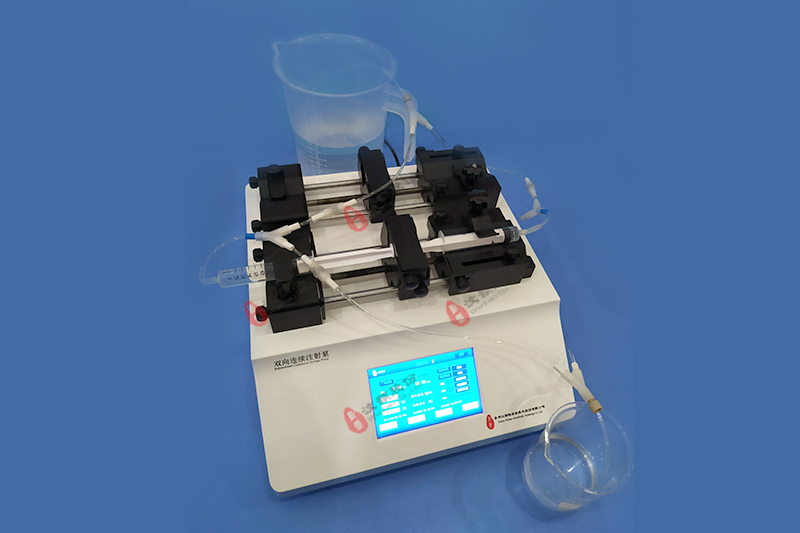

雙向連續微量注射泵演示視頻:
