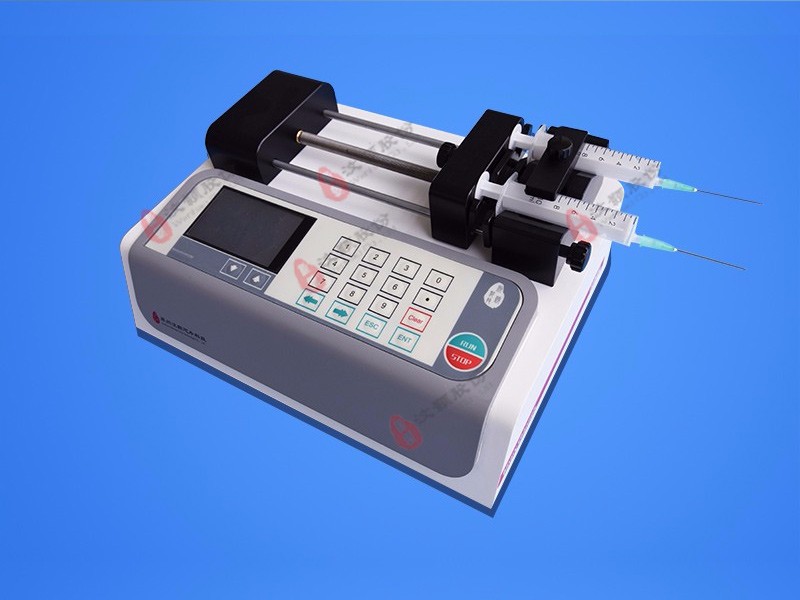

雙通道注射泵產品簡介

WH-SP-02型雙通道注射泵是蘇州汶顥微流控技術股份有限公司自主研發的高精度流體控制設備，該系統以精密、穩定、抗干擾能力強等特點廣泛應用于微流體控制相關領域。本產品各項指標已達到并超過國際標準。

該設備使用方便，操作簡單，流體控制的參數設置、修改和查看可在開機主界面中完成，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、液量、輸液類型）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

點擊下載說明書>>      點擊下載CE證書>>

雙通道注射泵技術指標

1.1.1 注射器型號確定

(1) 從列表中查找,參數設置中有標準的注射器列表。選中注射器型號后，程序自動調入對應的內徑值。

(2) 內徑輸入,如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。

1.1.2 液量,可以設置注射的目標液量，當達到目標值時注射泵自動停止工作。

1.1.3 流量,流量即流體的流速，必須設置注射流量值，有六種常用流量單位（ml/s，ml/min、ml/hr、ul/s、ul/hr、ul/min）可供選擇。

1.1.4 電源中斷,當儀器運行時電源中斷，重新開啟后可按照之前的參數繼續工作。

1.1.5 液量和流量單位選擇,液量單位（μl 、ml）、流量單位（μl/s、μl/ml、μl/hr、ml/s、ml/min、ml/hr）

雙通道注射泵參數

?外形尺寸：300×130×225 mm；

?重量：2.5~3kg；

?通道數量：2個；

?注射器類型：10 ul~30 ml；

?每微步注射量：0.107ul（10 ml注射器）；

?線速度范圍：4.68μm/min~65mm/min；

?控制精度：≤±0.5%（行程≥最大行程的30%時）；

?工作模式：注液，吸液，根據需要選擇；

?最大線性推力：20 kgf（196.133牛(N)）；

?設置方式：全程按鍵觸點設置；

?顯示方式：480*320液晶屏顯示；

?工作電壓：DC24V；

?工作環境：溫度0~40 ℃，相對濕度小于80 %；

?按鍵使用壽命：一百萬次左右。

特征圖解

1）顯示屏；（2）絲桿軸支撐塊；（3）絲桿；（4）薄膜按鍵；（5）緊固旋鈕；（6）注射器推塊（7）注射器尾部壓板；（8）注射器；（9）注射器擋板；（10）注射器支撐塊（11）注射器壓塊（12）電源開關（13）DC24V電源插口

薄膜按鍵說明

 按鍵功能(全數字薄膜按鍵完成參數的選擇與設置)

?上、下切換鍵：表示顯示屏上需要更改的內容的切換。

?快退鍵：表示注射器推塊快速向左推進，此鍵用于注射器的裝載及設定左右極限。

?快進鍵：表示注射器推塊快速向右推進，此鍵用于注射器的裝載及設定左右極限。

?返回鍵：表示返回上一級菜單界面。注射器運行過程中該按鈕起到恢復初始進度的作用。

?確認鍵：表示進入下一級菜單，或更改單位。

?清除鍵：表示清除菜單中的數據，重新編輯新的數據。

?啟動/暫停鍵：表示運行和暫停。

裝箱清單
