一）正負壓恒壓泵簡介

WH-PMPP-12型恒壓泵是汶顥股份自主研發的12通道流體控制系統，該系統主要由10路正壓控制通道開關和2路負壓控制通道開關組成。系統具有可編程、高精度、性能穩定、抗干擾能力強等優點，被廣泛用于長期可控氣體、液體輸送領域，適用于微流控芯片進樣、化學反應進樣以及長時間的藥物注射等領域。儀器配有超大觸摸式顯示屏，操作更為簡單方便。同時配有汶顥股份自主研發的電腦控制軟件，亦可通過電腦控制儀器。

WH-PMPP-12型恒壓泵主要通過調壓閥用于對氣體壓力的控制，可以獨立控制12個通道的開關以及內部氣體的氣壓，并且通過氣體壓力控制流體的流量或者流速。

點擊下載說明書>>      點擊下載CE證書>>      點擊下載專利證書>>

1、恒壓泵參數

? 外形尺寸：350×300×110mm；

? 重量：3kg；

? 顯示屏：7寸觸摸式顯示屏；

? 通道數量：10個正壓通道+2個負壓通道；

? 通道控制點：12個；

? 控制方式：各通道開啟和關閉的時間可以單獨控制；

? 循環次數：0~65535次；

? 時長范圍：0.0~6553.5s；

? 正壓壓力范圍：0~0.7Mpa；

? 負壓壓力范圍：-100~-1Kpa；

? 壓力精度：0.001Mpa；

? 雙壓力顯示表，雙壓力調壓閥。（左壓力顯示表及調壓閥控制顯示左邊的10通道正壓，右壓力顯示表及調壓閥控制顯示右邊2通道負壓）；

? 按鍵使用壽命：一百萬次左右；

? 電源：DC24V直流電；

? 溫度范圍：5~50℃；

? 濕度范圍：20~80%；

? 電腦配置：軟件運行平臺為Win7操作系統。

2、圖形界面特點

? 實時壓強及電磁閥開關狀態的調控與監視；

? 多通道電磁閥開關程控；

? 兩組通道壓強的程控；

? 多通道電磁閥步進式程控；

? 功能程序可自行編輯。

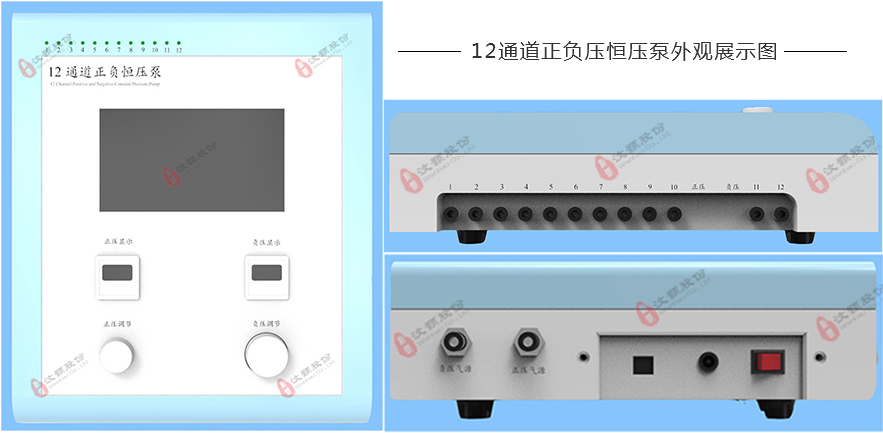

二）正負壓恒壓泵特征圖解

1：負壓精密調壓閥；2：負壓數顯表；3：正壓精密調壓閥 4：正壓數顯表； 5：通道工作顯示LED； 6：2個負壓氣流通道； 7：10個正壓氣流通道 8：顯示屏； 9：負壓氣源接口；10：正壓氣源接口；11 ：網絡串口；12：DC24V電源接口； 13：設備開關；

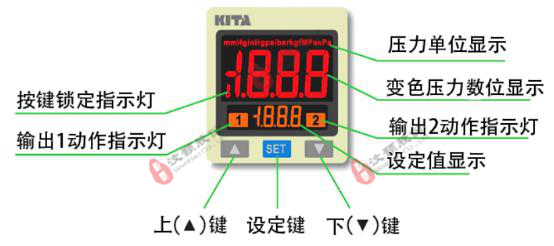

正壓數顯表

正負壓數顯表各1個，分別顯示兩側的氣體壓力。左邊的數顯表顯示10路正壓的壓力，右邊數顯表顯示2路負壓的壓力。

三）儀器操作過程

1、儀器連接操作

根據需要選擇正壓或負壓氣流通路，進氣管一端連接氣源，一端連接儀器氣源接口。出氣管一端連接儀器的氣流通路，一端與進樣瓶連接。連接好電源線和串口線，按下電源打開儀器。不通氣的情況下，如果壓力顯示表顯示的不為“0”，首先進行歸零設置，操作如下：同時按“▲+▼”鍵直到顯示為“00”，放開則結束歸零設置。然后，打開氣源，旋轉精密調壓閥，調至所需壓力值。

更多正負壓恒壓泵操作及使用說明見本產品手冊。

裝箱清單:

標準配件

 可選配件

四）12通道正負壓恒壓泵視頻指導
