采用微流控技術來制備微液滴，除了采用微流體芯片如PDMS芯片、PMMA芯片、玻璃芯片外，還可以采用商業工具如色譜類工具來制造液滴。在這里，使用交叉結/十字結（cross-junction）或T型結（T-junction）來輕松制備微流控液滴，外形如下圖所示。

這些工具分別是流動聚焦和交叉流動微流體方法的宏觀等價物，主要區別在于微流體實驗裝置組建的時間。主要缺點是依賴于制造商，這意味著您無法精確選擇通道尺寸，您必須在建議的尺寸（100μm - 1mm）之間進行選擇。

有一個主要的微流體液滴制備裝置協議，該協議描述了如何使用以下方法進行流體-流體分散：

A-流動聚焦方法（交叉結芯片）

B-交叉流動方法（T型結芯片）

C-共軸流聚焦法

NEWS

T 型通道法

被動法主要包括T型通道法、流動聚焦法和共軸流聚焦法。

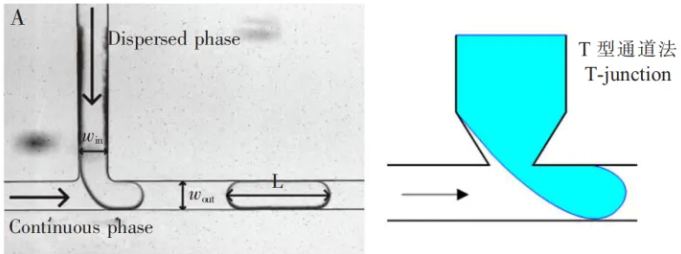

圖1 T 型通道微流控芯片液滴發生方法

T型通道法是產生微流控液滴最常用的方法之一,由 Thorsen 等最先提出。 在T型通道法中，兩相不相溶的流體在垂直的T型管道交叉口處相遇，在壓力和剪切力的作用之下，流動相截?cái)喾稚⑾啵瑥亩纬梢旱巍?流動聚焦法由Anna等和Dreyfus等最先提出。

NEWS

流動聚焦法

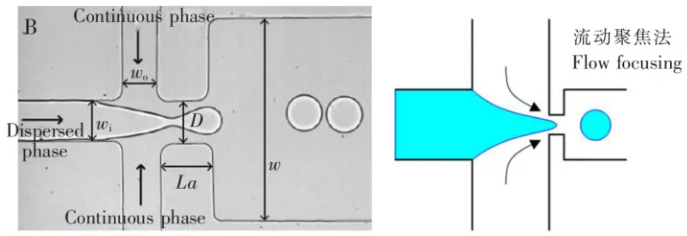

圖2 流動聚焦微流控芯片液滴發生方法

在流動聚焦法中，三條流路聚焦一個管道中，分散相和流動相匯合于十字交叉管處，上下對稱的流動相同時擠壓分散相使其斷裂，從而形成液滴。

NEWS

共軸流聚焦法

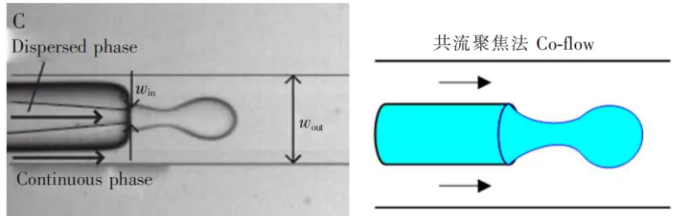

圖3 共軸流微流控芯片液滴發生方法

共軸流聚焦法是Cramer等最早用來制備微液滴的。在共軸流聚焦法中，孔道中心軸內插入尖嘴的毛細管，分散相和連續相處在管道內平行流動，分散相在進入連續相管道時，在連續相流體的剪切力作用下，被擠壓斷裂形成液滴。

總之，通過將亞毫米導管連接到亞毫米的T型和交叉型結器件上，可以像在微流體芯片裝置中那樣產生液滴，這是一種產生液滴的簡便方法。共軸流流動制備液滴方法沒有簡單的替代方案。但是，微流體液滴制備中使用的最常見的兩種制備方法（交叉流動法和流動聚焦法）卻很容易用色譜工具來完成。液滴尺寸由導管和接頭的特征尺寸預先確定。使用流動聚焦法（交叉連接）制備液滴，液滴尺寸具有更多的靈活性。
