選取了常用的低成本微流控芯片加工方法進行介紹。

微模塑成型

由于PDMS材料在微流控芯片加工領域的廣泛應用，基于PDMS的微模塑成型成為目前最為常見的微流控芯片加工方法。其中，使用SU-8光刻膠作為模具對PDMS進行模塑成型較為常見，將SU-8光刻膠旋涂在硅片上并進行光刻，根據不同型號SU-8光刻膠和旋涂速度的控制，其厚度可以在十幾到一兩百微米范圍內自由調節；將PDMS主劑與硬化劑10：1混合去除氣泡后緩慢傾倒在SU-8微結構上，加熱硬化；將PDMS從SU-8模具上小心揭取，模具可以重復使用；將PDMS與玻璃等基底材料進行氧等離子處理后鍵合。

激光燒蝕

這里的激光燒蝕特指使用波長為10．6 μm的二氧化碳激光在聚合物材料表面進行燒蝕加工微流道的方法。使用激光燒蝕方法加工微流道，其優點在于：加工過程簡單快捷，一次燒蝕即可完成加工；材料適用范圍寬，大部分聚合物材料和玻璃等均可使用該方法在表面加工微流道。缺點在于：在聚合物材料材料表面加工的微流道內壁凹凸不平，存在大量氣泡，可能需要通過化學方法進行處理；在聚合物材料表面加工流道兩側有熔融材料拋出再凝固形成的凸起，不利于后續鍵合；加工精度有限，僅適用于流道寬深度大于80 μm的應用。激光燒蝕方法在低成本微流控芯片領域的應用，目前還集中在單一聚合物材料應用上，從未來的發展方向看，其在基于可降解生物塑料、紙、導電塑料等材料的微流控芯片加工領域還有較大的發展空間。

2D/3D打印

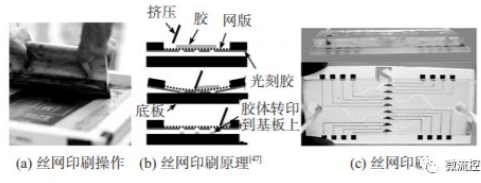

2D打印指辦公和實驗場合常見的激光打印機、噴墨打印機、蠟打印機、絲網印刷等加工微流控芯片或微流控芯片倒膜模具的方法，3D打印是利用近來發展迅速的3D打印機直接打印微流控芯片或倒模模具的技術。2D打印微流控芯片通常應用在紙基微流控芯片中，通過疏水性墨水的浸透作用在親水紙材料中包圍形成微流道，圖案精度由打印機精度或絲網網孔決定，通常在80~400 μm之間。此外，還可以利用噴墨打印或絲網印刷在玻璃或聚合物基底上直接沉積PDMS、SU-8等材質的微結構，形成微流控芯片；如果使用含有銀納米顆粒的導電墨水，還可在微流控芯片表面打印電極。圖3（a）、圖3（b）為絲網印刷的基本原理，通過絲網印刷方法加工的基于紫外感光介質漿料（5018A，Dupont，USA）的微流道和銀電極。

圖3 基于絲網印刷的微流控芯片

使用3D打印對微流控芯片進行加工，主要有微立體光刻（stereo-lithography）、熔融沉積成型（FDM）等方法，其中熔融沉積成型3D打印機由于價格相對低廉可用于低成本3D微流控芯片的加工。熔融沉積成型技術既可以直接打印PC、PLA、ABS（acrylonitrile butadience styrene）等材料制成3D微流控芯片，也可以打印用于PDMS倒模的模具。但目前商業化熔融沉積成型設備的精度在100~500 μm之間，距離大部分微流控芯片的應用需求還有一定差距，且適于微流控芯片使用的透明打印耗材選擇有限，芯片加工速度與本文介紹的其他方法相比也較慢。

注塑成型

注塑成型是在塑料加工領域使用廣泛的加工方法，近年來伴隨微注塑技術的發展，研究者開始嘗試使用注塑成型的方法加工微流控芯片，常見的用于微流控芯片的注塑材料有PMMA、COC、PDMS等。傳統上，使用注塑方法加工微流控芯片需先加工模具，耗時長且模具價格昂貴。在低成本微流控芯片加工中，有別于傳統金屬模具，Hansen T S等人使用加工在鎳表面的SU-8光刻膠作為注塑模具，模具反復使用300次后制品質量穩定，顯著降低了成本和模具加工時間。其優勢在于重復性好、加工速度快、可以加工3D微流控芯片，適用于大規模微流控芯片的加工；缺點是靈活性差，芯片結構變動時需要重新開模，模具成本較高。
