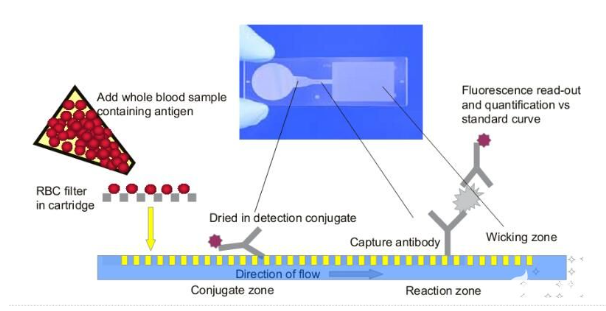

微流控芯片技術(Microfluidics)是把生物、化學、醫學分析過程的樣品制備、反應、分離、檢測等基本操作單元集成到一塊微米尺度的芯片上， 自動完成分析全過程。由于它在生物、化學、醫學等領域的巨大潛力，已經發展成為一個生物、化學、醫學、流體、電子、材料、機械等學科交叉的嶄新研究領域。

芯片集成的單元部件越來越多，且集成的規模也越來越大，使著微流控芯片有著強大的集成性。同時可以大量平行處理樣品，具有高通量的特點，分析速度快、耗低，物耗少，污染小，分析樣品所需要的試劑量?jī)H幾微升至幾十個微升，被分析的物質的體積甚至在納升級或皮升級。

高性價比，安全，因此，微流控分析系統在微型化、集成化和便攜化方面的優勢為其在生物醫學研究、藥物合成篩選、環境監測與保護、衛生檢疫、司法鑒定、生物試劑的檢測等眾多領域的應用提供了極為廣闊的前景。

微流控表面改性jrpcvd技術可以完美解決。

微流控表面改性技術是以適當?shù)臏囟取怏w、壓力、電場和磁場等各種微觀條件催化，將多種組合材料聚合在產品表面，從而沉積、生長出一層或者多層納米級厚度聚合物 ，這層聚合物對產品的外觀和宏觀物理性能基本不造成改變，同時原有材料其他物理化學屬性也能夠得以保留，如：機械性能、電氣性能、光學、粗糙度、透氣性等。其中體現出來的防腐蝕性能就解決了各種磁芯的腐蝕問題。經過測試分析，模擬量產，完全能滿足市場需求量的產能。

技術特點：無色透明，硬度好，納米厚度，不殘留不互滲透接，觸角度可以設計，量產方便，費用合適。

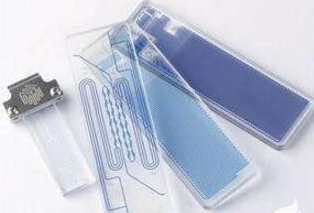

JRPCVD技術在微流控芯片中的應用：

微流控芯片表面0-160度接觸角調整

生物親和、生物排斥

表面抗菌應用

表面氨基化（粉末、橡膠、金屬、玻璃）
