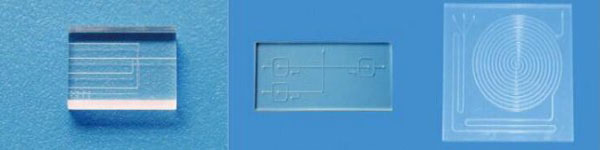

PDMS是聚二甲基硅氧烷的英文縮寫。PDMS作為一種特殊性能的彈性體，具有加工簡便、較高的熱穩(wěn)定性、優(yōu)良的光學特性、生物兼容性等優(yōu)點，是目前微流控芯片制備中使用較多的聚合物材料。

高分子材料具有種類多，可供選擇性大，加工成形方便，價格便宜等優(yōu)點，非常適合于大批量制作微流控芯片。適用于制作微流控芯片的高分子聚合物材料一般具有以下特點：

1、聚合物材料應(yīng)有良好的光學性能；

2、聚合物材料應(yīng)容易加工；

3、在選擇聚合物材料作為微流控芯片材料時應(yīng)該考慮到所采用的分析條件；

4、材料應(yīng)該具有良好的電絕緣性能；

5、材料應(yīng)該具有良好的散熱性能；

6、聚合物材料的表面可用適當?shù)姆椒ǜ倪M；

PDMS，具有很多優(yōu)點，已經(jīng)廣泛地應(yīng)用于制備微流控芯片，其優(yōu)點如下：

     1、能可逆和重復(fù)變形而不發(fā)生永久性的破壞；

     2、能使用模塑法高保真的復(fù)制微流控芯片，從而大批量的生產(chǎn)芯片；

     3、能透過300nm以上的紫外光和可見光；

     4、化學惰性；

     5、無毒且操作方便等；

     而運用在普通實驗室PDMS芯片的簡易加工中，PDMS芯片的澆注及固化步驟如下

      1、取一定量的PDMS前體于燒杯中，按10：1的比例的加入固化劑，攪拌均勻；

      2、然后放入等離子清洗儀，打開真空泵。旋轉(zhuǎn)等離子清洗儀上的排氣旋鈕至一定程度使得燒杯中的PDMS不益出，直到PDMS除氣干凈；

3、取出后緩慢澆注于芯片陽膜上，從中間向周圍澆注，避免產(chǎn)生氣泡。為防止PDMS外流，可以將陽膜版預(yù)先置于培養(yǎng)皿或盒子中，也可以澆注好后蓋上培養(yǎng)皿或盒子；

4、將澆注好的PDMS的陽膜版放入75℃烘箱加熱1h左右。再放入后10min內(nèi)可取出觀察，如發(fā)現(xiàn)有氣泡，可用針將氣泡扎破；

     PDMS芯片的鍵合步驟如下：

1、將固化好的PDMS從陽膜版上揭下來，將要鍵合和兩面朝上，放入等離子清洗儀，打開真空泵，旋緊排氣旋鈕；

2、當出現(xiàn)紫光后計時2min后取出，在30s內(nèi)將其貼合，注意對準通道及進樣口與出樣口；

3、將PDMS基片與蓋片貼合好后放入80℃烘箱1h;

PDMS作為一種高分子有機硅化合物，具有光學透明，且在一般情況下，被認為是惰性，無毒，不易燃。PDMS是最廣泛使用的硅為基礎(chǔ)的有機聚合物材料，其運用包含在生物微機電中的微流道系統(tǒng)、填縫劑、潤滑劑、隱形眼鏡。
