光刻膠主要由樹脂（Resin）、感光劑（Sensitizer）、溶劑（Solvent）及添加 劑（Additive）等不同的材料按一定比例配制而成。其中樹脂是粘合劑（  Binder），感光劑是一種光活性（Photoactivity）極強的化合物，它在光刻膠內的 含量與樹脂相當，兩者同時溶解在溶劑中，以液態(tài)形式保存，以便于使用。

1.光刻膠的分類

⑴ 負膠

 1. 特點

  ·曝光部分會產生交聯（Cross Linking），使其結構加強而不溶于現像液；

·而未曝光部分溶于現像液；

·經曝光、現像時，會有膨潤現像，導致圖形轉移不良，故負膠一般不用于特征尺寸小于3um的制作中。

2.分類（按感光性樹脂的化學結構分類）

常用的負膠主要有以下兩類：

·聚肉桂酸酯類光刻膠

這類光刻膠的特點，是在感光性樹脂分子的側鏈上帶有肉桂酸基感光性官能團。如聚乙烯醇肉桂酸酯（KPR膠）、聚乙烯氧乙基肉桂酸酯（OSR膠）等。

·聚烴類—雙疊氮類光刻膠

這種光刻膠又叫環(huán)化橡膠系光刻膠。它由聚烴類樹脂（主要是環(huán)化橡膠）、  雙疊氮型交聯劑、增感劑和溶劑配制而成。

3.感光機理

① 肉桂酸酯類光刻膠

KPR膠和OSR膠的感光性樹脂分子結構如下：

在紫外線作用下，它們側鏈上的肉桂酰官能團里的炭－炭雙鍵發(fā)生二聚反應，引起聚合物分子間的交聯，轉變?yōu)椴蝗苡诂F像液的物質。KPR膠的光化學交聯反應式如下：

這類光刻膠中的高分子聚合物，不僅能在紫外線作用下發(fā)生交聯，而且在一定溫度以上也會發(fā)生交聯，從而在現像時留下底膜，所以要嚴格控制前烘的溫度與時間。

② 聚烴類—雙疊氮類光刻膠

這類光刻膠的光化學反應機理與前者不同，在紫外線作用下，環(huán)化橡膠  分子中雙鍵本身不能交聯，必須有作為交聯劑的雙疊氮化合物參加才能發(fā)生交聯反應。交聯劑在紫外線作用下產生雙自由基，它和聚烴類樹脂相作用，在聚合物分子之間形成橋鍵，變?yōu)槿S結構的不溶性物質。

⑵ 正膠

1. 特點

·本身難溶于現像液，曝光后會離解成一種溶于現像液的結構；

·解像度高，耐Dry Etch性強等。

2. 分類（按感光性樹脂的化學結構分類）

目前正膠常用的主要指鄰－疊氮醌類光刻膠。

3. 正膠成分

4. 感光機理

鄰－疊氮醌化合物經紫外線照射后，分解釋放出N2，同時分子結構進行重  排，產生環(huán)收縮作用，形成相應的五元環(huán)烯酮化合物，在經水解生成溶于現像液的物質。

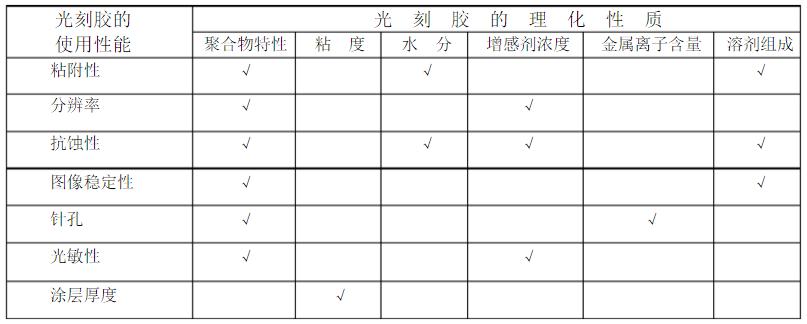

4.1光刻膠的使用性能和光刻膠理化性能的關系

4.2理想光刻膠的要求

汶顥微流控技術股份有限公司提供AZ 光刻膠（正膠）系列和SU-8光刻膠（負膠）系列，另外相關去膠液、顯影液有售。原裝進口，品質保證！0512-62525802 來電咨詢光刻膠價格。
