光刻機通過一系列的光源能量、形狀控制手段，將光束透射過畫著線路圖的掩模，經物鏡補償各種光學誤差，將線路圖成比例縮小后映射到硅片上，不同光刻機的成像比例不同，有5:1，也有4:1。然后使用化學方法顯影，得到刻在硅片上的電路圖（即芯片）。

一般的光刻工藝要經歷硅片表面清洗烘干、涂底、旋涂光刻膠、軟烘、對準曝光、后烘、顯影、硬烘、激光刻蝕等工序。經過一次光刻的芯片可以繼續涂膠、曝光。越復雜的芯片，線路圖的層數越多，也需要更精密的曝光控制過程。現在最先進的芯片有30多層。

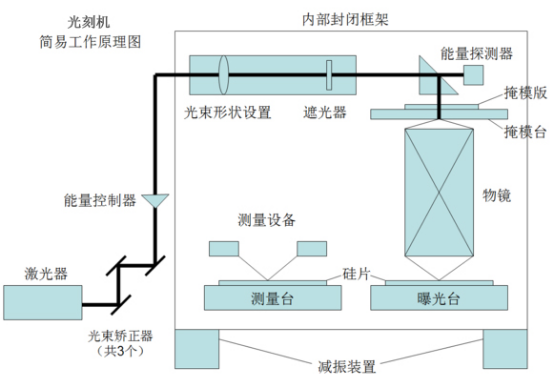

上圖是一張光刻機的簡易工作原理圖。下面，簡單介紹一下圖中各設備的作用。

測量臺、曝光臺：承載硅片的工作臺，也就是本次所說的雙工作臺。

光束矯正器：矯正光束入射方向，讓激光束盡量平行。

能量控制器：控制最終照射到硅片上的能量，曝光不足或過足都會嚴重影響成像質量。

光束形狀設置：設置光束為圓型、環型等不同形狀，不同的光束狀態有不同的光學特性。

遮光器：在不需要曝光的時候，阻止光束照射到硅片。

能量探測器：檢測光束最終入射能量是否符合曝光要求，并反饋給能量控制器進行調整。

掩模版：一塊在內部刻著線路設計圖的玻璃板，貴的要數十萬美元。

掩膜臺：承載掩模版運動的設備，運動控制精度是nm級的。

物鏡：物鏡由20多塊鏡片組成，主要作用是把掩膜版上的電路圖按比例縮小，再被激光映射的硅片上，并且物鏡還要補償各種光學誤差。技術難度就在于物鏡的設計難度大，精度的要求高。

硅片：用硅晶制成的圓片。硅片有多種尺寸，尺寸越大，產率越高。題外話，由于硅片是圓的，所以需要在硅片上剪一個缺口來確認硅片的坐標系，根據缺口的形狀不同分為兩種，分別叫flat、notch。

內部封閉框架、減振器：將工作臺與外部環境隔離，保持水平，減少外界振動干擾，并維持穩定的溫度、壓力。
